PLC

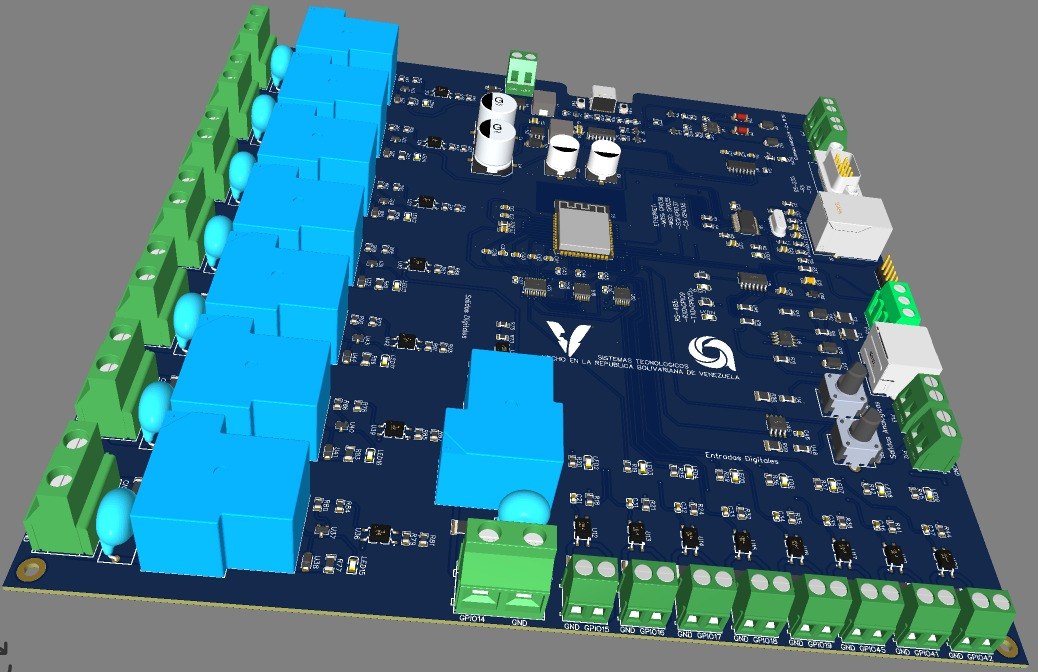

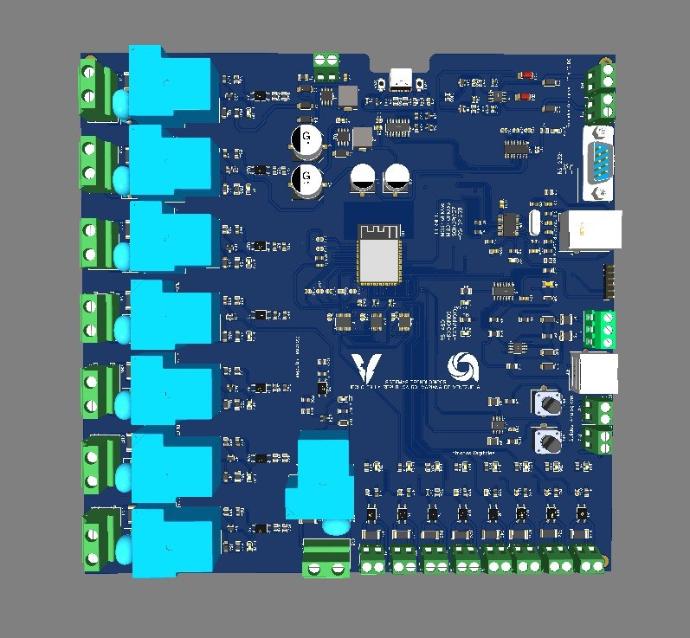

La automatización industrial demanda cada vez más profesionales capacitados en tecnologías flexibles, escalables y de bajo costo. En respuesta a esta necesidad, surge el presente proyecto: el desarrollo de un Controlador Lógico Programable (PLC) de arquitectura abierta, basado en ESP32, que combina versatilidad, conectividad industrial y accesibilidad educativa.

En el ámbito de la formación técnica y la ingeniería, es común encontrar una brecha entre los conocimientos teóricos adquiridos en las aulas y las competencias prácticas requeridas en el sector productivo. Esta situación se debe, en gran medida, a la limitada disponibilidad de equipos didácticos que integren tecnologías reales de comunicación y control, así como al elevado costo de los PLC comerciales. Frente a ello, la propuesta busca ofrecer una solución económicamente accesible para instituciones educativas y pequeños proyectos industriales, sin renunciar a los elementos necesarios para operar en entornos reales de automatización.

Para tal fin, el diseño contempla la integración de múltiples entradas y salidas tanto digitales como analógicas, así como la inclusión de interfaces de comunicación industrial estándar como RS-232, RS-485 y Ethernet. De esta forma, el dispositivo resultante permite al usuario programar, monitorear y controlar procesos de diversa índole, utilizando los mismos protocolos y señales que encontrará en el campo laboral.

Arquitectura

El núcleo del sistema está basado en el microcontrolador ESP32-S3, un dispositivo de amplia adopción que combina capacidad de procesamiento, versatilidad y conectividad. A partir de este, se ha diseñado una plataforma que integra múltiples tipos de señales para garantizar su aplicabilidad en diversos escenarios industriales:

Fuentes de alimentación integradas: El PLC dispone de múltiples niveles de voltaje (24V, 12V, 5V y 3.3V), lo que permite alimentar tanto sensores y actuadores industriales estándar como módulos electrónicos de baja potencia, eliminando la necesidad de fuentes externas adicionales.

Entradas y salidas versátiles:

  • Entradas digitales: Para la lectura de sensores, pulsadores y dispositivos discretos.
  • Entradas analógicas: Que permiten la adquisición de señales variables como temperatura, presión o nivel, ampliando el rango de aplicaciones.
  • Salidas analógicas: Para el control preciso de actuadores como variadores de frecuencia, posicionadores o válvulas proporcionales.

Conectividad industrial: Consciente de que la comunicación es un pilar fundamental en la automatización, el dispositivo incorpora tres puertos estándar:

  • RS-232: Ideal para comunicación punto a punto con equipos legacy, HMI o dispositivos de configuración.
  • RS-485: Permite la implementación de redes multi-punto robustas, siendo compatible con protocolos ampliamente utilizados como Modbus RTU, esencial en entornos industriales.
  • Ethernet: Facilita la integración en redes de planta, comunicación con sistemas SCADA, programación remota y el uso de protocolos como Modbus TCP/IP.
